Выбор контроллера доступа СКУД


Контроллеры доступа СКУД

Выбор контроллера - один из технических аспектов при решении задач, поставленных заказчиком. Возможности аппаратной части СКУД, набор используемых протоколов обмена данными, возможность работы с различными типами идентификаторов - имеют огромную роль в выборе производителя и построении системы доступа на объекте.

Рассмотрим возможности контроллеров СКУД.

1. Основное понятие контроллера СКУД

Котроллеры - основные устройства СКУД, хранящие в себе конфигурации системы, список пользователей, их права и уровень полномочий. Именно контроллеры отвечают на главный вопрос – кого и когда впускать.

2. Варианты исполнения контроллеров

Контроллеры СКУД могут иметь автономное и сетевое исполнение.

Автономные контроллеры - это простая система СКУД, которая подойдет для построения систем доступа с небольшим объемом.

Каждый такой контроллер программируется индивидуально, поэтому для большого количества систем, потребуется много времени и ресурсов на администрирование.

Автономный контроллер доступа СКУД

Сетевые контроллеры можно объединять в сеть для централизованного управления доступом, что крайне удобно, когда в системе много точек прохода или пользователей. Управление доступом в этом случае осуществляется при помощи ПО, что позволяет формировать отчеты о событиях в системе, формировать разные алгоритмы доступа, организовывать УРВ (учет рабочего времени) и др. Администрирование таких систем производится централизовано, а значит снижаются затраты на администрирующий персонал и увеличивает оперативность и гибкость управления СКУД в целом.

Сетевой контроллер доступа СКУД

3. Различия автономных и сетевых контроллеров

С точки зрения обслуживания, разница между автономными и сетевыми контроллерами, заключается в необходимости контроля и обслуживания кабельных трасс связи между элементами системы, а также, обслуживании программно-аппаратного комплекса.

Контролеры могут выпускаться как со встроенными резервными источниками питания, так и без них. Этот аспект следует учитывать исходя из:

  • масштабов объекта;
  • длин трасс систем энергоснабжения СКУД;
  • удобства и наличия места для монтажа оборудования;
  • экономической выгоды при выборе того или иного исполнения контроллера.

Кроме того, некоторые производители уделяют внимание эстетическому виду корпусов своих изделий. Это фактор также может сыграть роль при подборе оборудования.

4. Аппаратные возможности контроллеров

Основная задача контроллеров:

  • считать идентификатор;
  • обработать его;
  • выполнить действие;
  • отправить данные в программно-аппаратный комплекс о произошедшем событии.

Для того, чтобы контроллер СКУД мог работать с внешними устройствами ему необходимы различные интерфейсы.

Для работы со считывателями используются несколько типов протоколов TOUCH Memory, Wiegand, RS485. Некоторые же производители, используют свой уникальный протокол для обмена контроллера и считывателя.

Каждый из протоколов имеет свои особенности:

  • Широкое распространение имеют считыватели, работающие по протоколу TOUCH Memory. Их нельзя выносить на большое расстояние. Указать точное расстояние, на которое можно проложить кабель для TM считывателя невозможно. Все зависит от типа кабеля, условий прокладки, производителя контроллера и согласования уровней. Лучше обратится к инструкции от производителя.

  • Еще один распространённый протокол для обмена - Wiegand. Существуют разные варианты протокола, отличающиеся друг от друга количеством бит в посылке. Длина линии связи может достигать 150 метров. Все зависит от параметров кабеля и схемотехники контроллера СКУД. Оптимальная трасса для считывателей Wiegand 50-60 метров.

  • Длинна трассы считывателя с протоколом RS-485, может составлять составляет до 1200 метров. На сегодняшний день, немногие производители используют в своих системах данный протокол.

  • В отдельную категорию можно отнести считыватели большого радиуса действия, в своем составе имеющие аппаратные средства для работы по протоколу TCP|IP.

5. Управление исполнительными устройствами

В процессе работы, контроллеру необходимо управлять исполнительными устройствами (замками, турникетами, световыми приборами). Для данных целей производителем заложены в контроллере - Реле.

Производители стараются увеличить гибкость своих систем и, исходя из этого, закладывают различные типы реле:

  1. Реле с 3 контактами - инсталлятор может использовать как НЗ, так и, НО контакты для управления нагрузкой, в зависимости от условий.

  2. Бистабильные реле – могут находиться в любом конечном положении сколь угодно долго. Энергия прикладывается только в момент переключения из одного положения в другое.

Такие реле дают два преимущества:

- они значительно снижают энергопотребление контроллера;

- исходное положение реле (НО или НЗ) можно задавать путем начальной конфигурации прибора.

В некоторых типах контроллеров еще можно встретить выходы типа «Открытый коллектор». Но только реле обеспечивают гальваническую развязку между контроллером и нагрузкой, которой он управляет, что повышает живучесть устройства. И даже в самом худшем варианте - из строя выйдет только реле.

В некоторых сетевых системах, реле можно заменить на другое программным путем. В бюджетных системах, стоимость ремонта соизмерима со стоимостью нового контроллера, поэтому выгодно провести замену целиком контроллера.

провести замену целиком контроллера.

При выборе контроллера необходимо понимать:

- какими исполнительными устройствами будет управлять контроллер;

- необходимо ли использовать промежуточные реле с несколькими группами контактов, или использовать промежуточное реле для управления мощной нагрузкой;

- как он будет этими устройствами управлять: замыкать контакты, размыкать их, понадобится ли комбинировать группы контактов.


6. Анализ датчиков

Важным моментом в работе контроллера – является контроль за состоянием средств прохода и за выполнением алгоритма прохода.

Простейший способ – это анализ датчиков.

Для реализации дополнительных тактик прохода, современные контроллеры могут обрабатывать данные, поступающие с датчиков положения средств прохода, кнопок выхода и дополнительных входов.

Наличие входов для подключения свойственно и сетевым и автономным контроллерам СКУД. Они необходимы, для того, чтобы своевременно распознавать несанкционированное проникновение, а также для оповещения любым способом (замыкание контактов реле или отправка тревожного сообщения на рабочее место оператора).

Кнопка выхода используется в любых системах доступа. Ее главное и единственное предназначение – разблокировка запирающего устройства. Она используется для выхода из защищаемого помещения.

Может устанавливаться в непосредственной близости от двери или на рабочих местах охраны, для контроля за пропуском. Вариантов реализаций может быть множество.

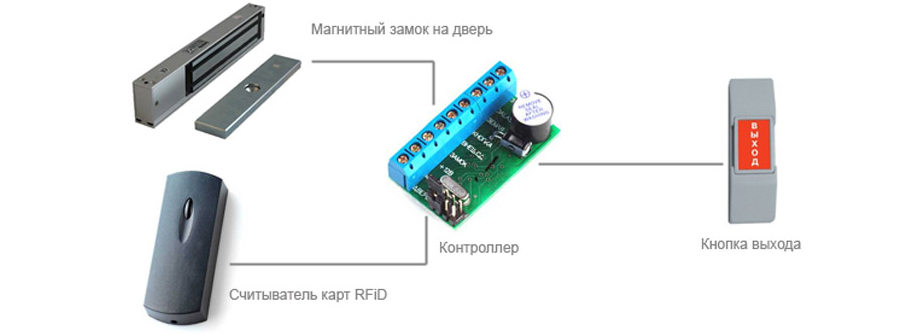

Анализ датчиков контроллерами СКУД

7. Экономические показатели контроллеров

Проанализировав технические возможности контроллеров, можно с легкостью подобрать модели оборудования СКУД для своих целей.

Кроме технических показателей, на которые необходимо опираться, существуют и экономические показатели системы.

К экономическим показателям можно отнести:

- стоимость оборудования и программного обеспечения;

- стоимость монтажа, которая зависит от сложности системы;

- страна производитель оборудования, от этого зависит оперативность получения ЗИПа или дополнительного оборудования для расширения системы, получение полноценной технической поддержки;

- стоимость обслуживания системы.

Подбирая нескольких производителей оборудования, отвечающих условиям ТЗ мы можем получить данные о приблизительной стоимости проекта, а также спрогнозировать какие будут расходы при эксплуатации системы.

8. Заключение

В заключении можно сказать, что на финальном этапе выбора необходимо рассматривать технические и экономические показатели в комплексе, выбрав баланс между возможностями и стоимостью системы.

Кроме того, на данном этапе необходимо оценить возможные риски при уменьшении или увеличение технических и экономических показателей.
