Варианты подключения замков СКУД

Обзор вариантов подключения электрозамков

В данной статье мы предлагаем разобраться, какие виды замков существуют в принципе, как они работают и взаимодействуют с контроллерами СКУД. Согласно статистике, при самостоятельной установке домофона домовладельцами либо начинающими монтажниками, трудности возникают именно с подключением такого электрического замка. Та же проблема встаёт и при установке систем контроля и непосредственно управления доступом. Поэтому ниже будет рассказано о типах замков, их особенностях, и о том, как правильно их подключить к системам с дистанционным управлением.

Электромеханические замки

Накладной электромеханический замок

Такой замок внутри имеет пружину, которая взводится во время закрытия двери и сохраняет своё положение до тех пор, пока на замок не подастся питание. Короткий импульс напряжения воздействует на электромагнит, и он снимает блокировку пружинного механизма, отщёлкивая язычок у замка. Таким образом электропитание электромеханическому замку необходимо только для того, чтобы разблокировать двери. Кроме того, открыть замок можно и обычным ключом. Учитывая всё вышеперечисленное, можно заметить, что в случае отключения питания ничего страшного не случится, замок по-прежнему будет работать, и именно поэтому он является таким популярным. Единственным минусом такого замка является необходимость предварительно открывать дверь, чтобы позже она закрылась.

Электромагнитные замки

Электромагнит – это главная составляющая электромагнитного замка, как не сложно догадаться. При поданном питании он притягивает к себе якорь (другую стальную часть), который обычно крепится на полотне двери. Для разблокирования данного типа двери необходимо на некоторое время отключить питание. Обычно подобные замки используются в местах с большой проходимостью: офисные, жилые и пр. здания. Основной недостаток электромагнитного замка – это необходимость постоянного потребления электроэнергии. То есть при отсутствии электричества дверь будет в разблокированном состоянии, что даст возможность любому человеку пройти внутрь.

Подключение замка к домофонам либо контроллерам СКУД

В зависимости от того, какого типа замок вы хотите подключить, разблокировка замка может потребовать:

  • Прекращения подачи питания на некоторое время;
  • Подача напряжения на короткий промежуток;

Учитывая особенность каждого типа замка, производители разработали несколько видов контактов.

Нормально-размкнутые и нормально-замкнутые контакты

Контакты этого типа в стационарном режиме как размыкают электроцепь, так и могут замкнуть её при необходимости. Также подобные контакты могут называться нормально-открытыми.

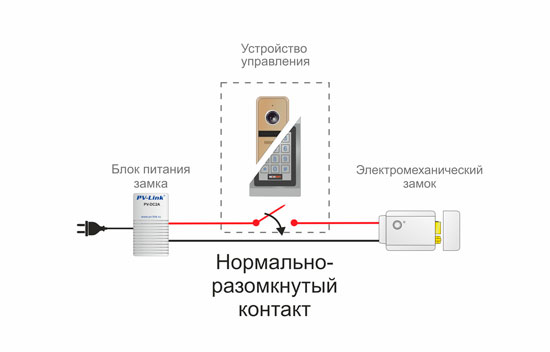

нормально-замкнутые контакты

Контакты нормально-разомкнутого вида подходят для осуществления управления замком электромеханического типа. Они присутствуют на большинстве вызывных панелей домофонов и контроллеров с удалённым доступом. Зачастую для открытия электромеханического замка необходимо подать напряжение на несколько секунд. Людям не нужно долго ждать, дверь открывается практически мгновенно. Кстати, при длительной подаче напряжения возможны проблемы с электромеханическим замком – велика вероятность, что он просто сломается.

нормально-открытые контакты

Контакты нормально-замкнутого вида действуют совершенно противоположно нормально-разомкнутым. Их электрическая цепь находится в состоянии постоянной замкнутости и изредка размыкается. Подобный тип контактов идеально подходит для контроля электромагнитного замка. Они есть у контроллеров систем контроля доступа, но на вызывных панелях они не всегда присутствуют.

Кстати, нужно отметить, что электромагнитные замки при управлении требуют размыкания электрической цепи питания на короткое время, так как нужно успеть схватиться за ручку и раскрыть дверь. Иными словами, на управляющем устройстве необходимо настроить время задержки, чтобы человек мог беспрепятственно проникнуть внутрь.

Некоторые устройства могут сочетать в себе сразу несколько типов контактов. Обычно они заключены в отдельные провода или клеммные колодки. На некоторых устройствах для выбора контакта необходимо переставить перемычку, переключить тумблер, замкнуть определённые провода и т.п.

Контакты сухого и мокрого типов

Названия данных контактов ничто иное, как сленговое обозначение у профессионалов. Давайте разбираться. Под сухим контактом понимают контакт, который изолирован от любых электроцепей. Он представляет собой включатель либо выключатель, замыкающий либо размыкающий электрические цепи. Сухой контакт может быть нескольких видов: механический (в виде обычного выключателя или кнопки), электронный (в виде транзистора, оптореле, оптрона и т.п.), электромеханический (реле). Подобные контакты являются универсальными и подходят для использования для управления исполнительными механизмами.

схема – сухие контакты

Под мокрым контактом понимают те контакты, к цепям которых уже подключены источники питания. Процесс подключения замка с такими контактами проходит проще, однако в некоторых случаях не может быть применим.

Для управления исполнительными механизмами (например, ворот, замков и т.п.) необходимо присутствие электронного элемента, которым выступает реле электромеханического либо полупроводникового типа.

В большинстве случаев человек выбирает электромеханический тип. Он является электрическим магнитом, замыкающим либо размыкающим контакты. По сути, электромеханическое реле выступает своеобразной кнопкой либо выключателем.

Для электромеханических видов реле при замыкании и размыкании контактов усилие осуществляется с помощью электромагнитного поля обмотки. Это позволяет осуществлять управление любыми замками за счёт слабого входного тока обмотки, изолированного от цепей питания замка. При произведённом размыкании или замыкании слышится характерный щелчок, указывающий на срабатывание механизма.

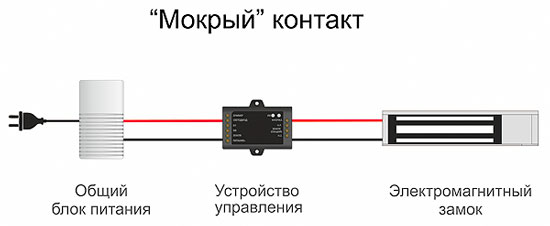

схема – мокрые контакты

В СКУД и домофонии управление замком в некоторых случаях осуществляется при помощи полупроводниковых (твердотельных) реле. Зачастую оно принимает вид простейшего радиоэлектронного компонента – транзистора. Он не располагает подвижными частями и механическим контактом, и это позволяет продлять срок его эксплуатации. Транзистор изготавливается из полупроводниковых материалов, за счёт чего, в зависимости от типа входного сигнала, осуществляется управление питанием замка.

Если сравнить транзистор и электромеханическое реле, первый выиграет в компактности механизма. Поэтому транзисторы подходят для тех мест, куда невозможно установить громоздкие системы управления. Например, автономные контроллеры СКУД и вызывные панели видеодомофонов требуют установки малогабаритных механизмов. Кроме того, транзисторы не создают много шума при работе и на их состояние невозможно повлиять при помощи постоянного магнита. Также отсутствие искрения позволяет использовать их для взрывоопасных объектов.

Единственный недостаток полупроводникого реле – это вероятность повреждения механизма при перегреве или воздействии статического электричества.

В заключение стоит отметить, что выбор электрического замка для его использования на СКУД контроллере или домофоне осуществляется исходя из характеристик места, где он будет остановлен. Подбирайте механизм с умом, используя данную шпаргалку.

Дата публикации: 15.12.2019
