Системы распознавания автомобильных номеров широко используются в различных областях, начиная с парковок и логистических центров и заканчивая городскими системами контроля дорожного движения. Подбор правильного оборудования и оптимальной архитектуры системы распознавания — ключ к повышению безопасности и эффективности управления транспортными потоками.
В данной статье рассмотрим варианты построения таких систем, их преимущества и недостатки, а также дадим рекомендации по выбору камер и инфраструктуры для успешного внедрения.
Системы распознавания автомобильных номеров по архитектуре можно разделить на три основные категории: аппаратные, программные и совмещенные. У каждой из них есть свои особенности, которые следует учитывать при выборе и внедрении на объекте.

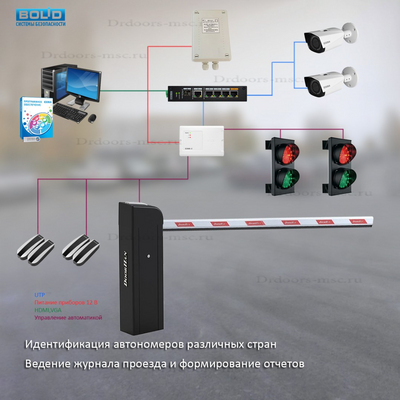

В аппаратных системах весь процесс распознавания выполняется непосредственно на борту камеры. Камера оснащена встроенным процессором и специализированным ПО, позволяющим обрабатывать видеопоток в режиме реального времени и распознавать номера автомобилей. После этого камера передает результаты в систему контроля доступа или другую подсистему.
Преимущества:
Простота внедрения: Камеру с функцией распознавания можно установить на объекте в короткие сроки. Достаточно лишь подключить ее к существующей системе безопасности. Такое решение подходит для модернизации уже действующих систем контроля доступа.
Минимальная нагрузка на сеть: Так как обработка видеопотока и распознавание выполняются на самой камере, нагрузка на локальную вычислительную сеть (ЛВС) практически отсутствует. Передается лишь информация о событии (например, текст распознанного номера), что не требует больших ресурсов пропускной способности.
Недостатки:
Сложность администрирования: В случае большого числа камер централизованное управление и администрирование списков номеров становится сложным. Каждый экземпляр системы работает автономно, что затрудняет изменение списка разрешенных номеров или настройку различных параметров работы.
Высокая стоимость: Камеры с функцией распознавания заметно дороже стандартных IP-камер. В отличие от серверных решений, где можно использовать широкий спектр камер, в аппаратных системах важно выбирать камеры с необходимой встроенной функциональностью.
Пример решения: Beward B2530RZQ-LP — IP-камера с возможностью аппаратного распознавания номеров. Встроенный модуль позволяет идентифицировать номера автомобилей в режиме реального времени и передавать данные в систему управления доступом.
Программные решения предполагают передачу видеопотока с камер на сервер, где установлен специализированный софт для распознавания номеров. В данном случае камеры выступают только в роли источника видеосигнала, а вся обработка и анализ данных происходят на сервере.
Преимущества:
Централизованное администрирование позволяет управлять базой данных номеров, графиками доступа, списками разрешенных и запрещенных автомобилей, а также быстро вносить изменения. Это особенно важно для крупных объектов, где используются десятки или сотни камер.
Работа с тревожными событиями: Программные решения могут обрабатывать различные сценарии: уведомлять оператора о появлении автомобиля из черного списка, автоматически открывать шлагбаум или подавать звуковой и световой сигнал при необходимости.
Аналитические возможности: ПО позволяет вести учет событий, создавать отчеты, хранить информацию о владельце автомобиля, марке, цвете, VIN-номере, контактных данных и других параметрах. Также можно отслеживать и контролировать количество автомобилей на парковке или территории объекта, вести учет въезда и выезда.
Гибкость и масштабируемость: Программные решения обеспечивают расширенные возможности по добавлению новых камер и интеграции с другими системами безопасности, такими как видеонаблюдение или охранная сигнализация.
Недостатки:
Стоимость: требуется приобретение лицензий на программное обеспечение и мощного сервера для обработки видеопотоков. Чем больше количество камер, тем выше требования к серверному оборудованию.
Нагрузка на сеть: Видеопоток с каждой камеры передается на сервер для обработки, что создает значительную нагрузку на ЛВС. Это необходимо учитывать при проектировании сети и прокладке кабельных трасс.
Сложность внедрения: требует квалифицированного персонала для установки, настройки и дальнейшего обслуживания. На крупных объектах процесс внедрения может быть достаточно трудоемким и длительным.

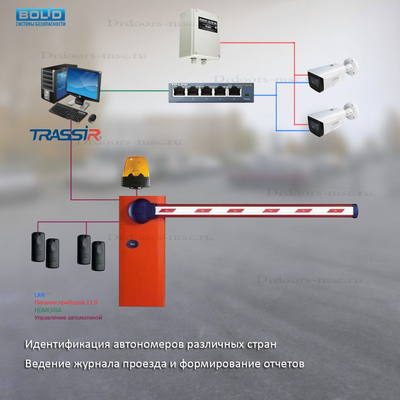

Пример решения: autoTrassir — программное обеспечение от компании Trassir. ПО устанавливается на сервер, подключенный к системе видеонаблюдения, и обрабатывает видеопотоки с камер для распознавания номеров. Благодаря широким возможностям ПО позволяет гибко управлять доступом на объект, обрабатывать тревожные события и вести архив событий.
Совмещенные системы сочетают в себе возможности аппаратного и программного подхода. В этих системах первичное распознавание номера выполняется на камере, а затем передается на сервер для хранения, анализа и обработки. Таким образом, камера разгружает сервер, а сервер обеспечивает централизованное управление и расширенные аналитические возможности.
Преимущества:
Надежность: совмещенная система продолжит работать даже в случае потери связи с сервером. Камеры могут временно выполнять все необходимые функции автономно и передавать данные на сервер при восстановлении соединения.
Оптимизация нагрузки: так как первичная обработка осуществляется на камере, на сервер передается уже обработанная информация, что снижает нагрузку на сеть.
Недостатки:
Стоимость: совмещенные системы, как правило, дороже из-за необходимости приобретения как специализированных камер, так и программного обеспечения для обработки и управления данными.

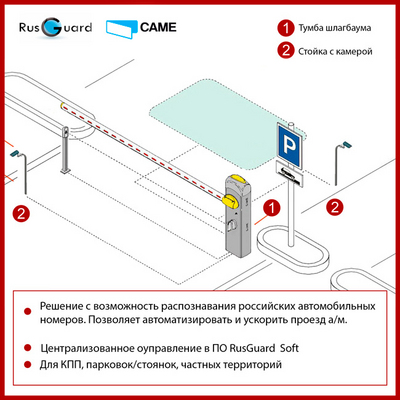

Пример решения: DVS-102-UN — IP-камера с функцией распознавания номеров, работающая в связке с ПО RusGuard Soft. Камера выполняет первичное распознавание и передает данные на сервер для дальнейшей обработки и хранения. Это позволяет обеспечить надежную и гибкую систему управления доступом.
От правильного выбора и установки камер зависит большая часть успеха всей системы распознавания номеров. При выборе камер важно учитывать следующие критерии:
Разрешение: для четкого распознавания номерного знака его ширина должна занимать 150-200 пикселей в кадре. Часто для этого подходят камеры с разрешением 2 Мп. Т.е., Больше разрешение – не значит лучше, т.к., в камерах с большим разрешением возникнут проблемы со светочувствительность., что может привести к шумам в темное время суток.
Количество кадров в секунду (FPS): данное значение оптимально подбирать отталкиваясь от скорости движения автомобиля – так, при скорости движения до 6 км/час оптимальным значением будет до 15 кадров в секунду, при скорости выше лучше выставлять значения от 25 кадров.
Светочувствительность: важным параметром является светочувствительность камеры. Она должна быть достаточной для работы при низкой освещенности. При прочих равных – выбирайте устройство с большим значением.
Рекомендации по монтажу камер:
Высота установки: Оптимальная высота установки камеры — 2–6 метров. При такой высоте камера охватывает номерной знак автомобиля с оптимальным углом.
Угол наклона: Угол наклона камеры не должен превышать 30° относительно поверхности дороги, чтобы избежать искажений номера.
Дополнительное освещение: Использование прожекторов или ИК-прожекторов в зоне проезда улучшит качество изображения, особенно в темное время суток.
Для корректной работы системы распознавания важно обеспечить качественную инфраструктуру:
Дополнительное освещение: В темное время суток или при недостаточном естественном освещении рекомендуется установить прожекторы или инфракрасные прожекторы в зоне проезда. Это позволит системе точно распознавать номерные знаки даже в неблагоприятных условиях.
Сеть и сервер: если используется программное или совмещенное решение, важно предусмотреть выделенную полосу пропускания в локальной сети для передачи видеопотока с камер на сервер. Также необходимо выбрать сервер с достаточной производительностью для обработки потока данных с учетом количества камер и разрешения.
Автоматизация доступа: Система распознает номер автомобиля и автоматически открывает шлагбаум при соответствии номера в базе разрешенных. В серверных системах возможно создание более сложных логик, например, ограничения по времени или дням недели, добавления отдельных групп доступа.
Мониторинг и контроль: ведется учет въезда и выезда транспортных средств на территории объекта, что особенно актуально для парковок, закрытых промышленных зон и логистических центров.
Интеграция с другими системами: системы распознавания номеров могут быть интегрированы с системами видеонаблюдения, контроля доступа, учета рабочего времени, аналитическими модулями для обработки тревожных событий.
Построение отчетов: программные решения позволяют генерировать различные отчеты — от учета времени пребывания автомобиля на территории до детальной статистики въездов и выездов за определенный период.
Выбор системы распознавания номеров зависит от задач, инфраструктуры объекта и бюджета. Аппаратные решения подходят для небольших объектов и простых задач. Программные и совмещенные системы обеспечивают более высокую гибкость и функциональность, но требуют вложений в оборудование и квалифицированный персонал для обслуживания.
При проектировании и внедрении систем распознавания номеров следует уделить особое внимание выбору камер, их правильной установке и настройке. Это напрямую влияет на точность распознавания и эффективность работы всей системы.
