Топологии ЛВС: Оценка и Выбор

Топология сети — это способ, которым компоненты сети соединены между собой. При выборе подходящей топологии для локальной вычислительной сети (ЛВС) важно учитывать потребности организации, ожидаемые нагрузки и будущее масштабирование. Давайте рассмотрим основные типы топологий - звезда, кольцо, шина и др. - и изучим их характеристики, преимущества и недостатки.

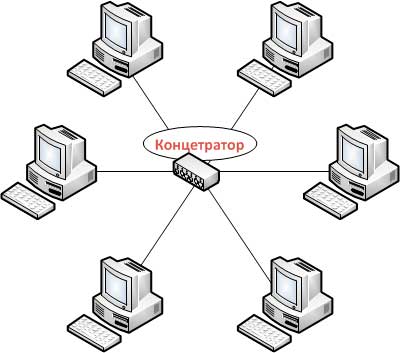

Звезда.

Топология звезда характеризуется центральным узлом, к которому подключаются все остальные узлы. Этот центральный узел может быть коммутатором или маршрутизатором.

Преимущества:

• Простота управления: Центральный узел облегчает управление и мониторинг сети.
• Изоляция проблем: Ошибка в одном узле не повлияет на остальные узлы.
• Легкость подключения новых устройств: Добавление новых узлов происходит без нарушения работы других.

Недостатки:

• Отказ центрального узла: Если центральный узел выходит из строя, вся сеть может быть недоступной.
• Зависимость от центрального узла: Проблемы с центральным узлом могут замедлить всю сеть.

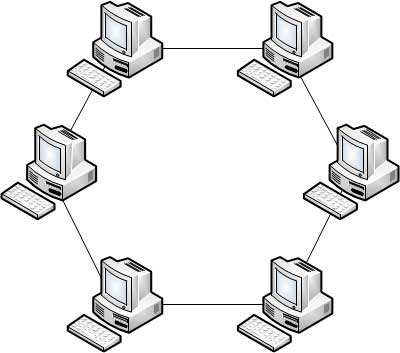

Кольцо.

Топология кольцо предполагает соединение каждого узла с двумя соседними узлами, образуя кольцевую структуру.

Преимущества:

• Равномерное распределение нагрузки: Каждый узел имеет два соседних узла для связи.
• Надежность: Ошибка в одной точке не приведет к выходу из строя всей сети.

Недостатки:

• Сложность управления: Добавление или удаление узлов может потребовать перекабелирования.
• Затраты на кабель: Требуется больше кабеля по сравнению с другими топологиями.

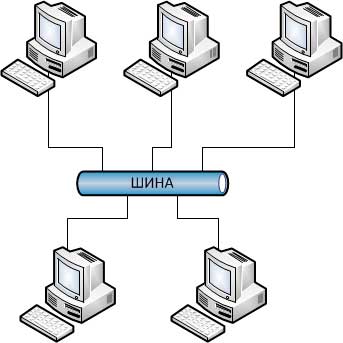

Шина.

Топология шина предполагает подключение всех узлов к одному центральному кабелю (шине). Это классическая схема подключения.

Преимущества:

• Простота: Проста в реализации и подключении узлов.
• Эффективное использование кабеля: Минимальное количество кабеля для соединения всех узлов.

Недостатки:

• Одиночная точка отказа: Если центральный кабель выходит из строя, сеть будет недоступной.
• Ограниченная масштабируемость: Добавление новых узлов может повлечь за собой увеличение нагрузки на шину.

Смешанные и гибридные топологии.

Это комбинации различных топологий сетей. Например, топология "звезда в кольцо" объединяет преимущества обеих схем.

Выбор оптимальной топологии зависит от уникальных требований организации. Топология звезда часто используется в офисных сетях из-за простоты управления. Топология кольцо подходит, когда надежность является приоритетом. Топология шина хорошо подходит для небольших сетей с ограниченными ресурсами.

В конечном итоге, выбор топологии зависит от уникальных потребностей, бюджета и будущего масштабирования вашей сети. Правильно выбрав, вы сможете создать структуру, которая обеспечит надежность, эффективность и высокую производительность вашей ЛВС.
