Варианты монтажа электромагнитных замков

Ниже описанный материал будет полезен тем, кто решит установить замок самостоятельно, без привлечения специалистов. В части установки самого магнитного замка – задача вполне выполнимая. Для это Вам понадобится комплект электроинструмента и небольшой запас времени. В обзоре мы рассмотрим варианты установок наиболее распространённых устройств этого вида, а именно:


Накладные электромагнитные замки

Схема установки корпуса накладного замка (на примере ML-194K-1) Схема установки корпуса накладного замка (на примере ML-194K-1)

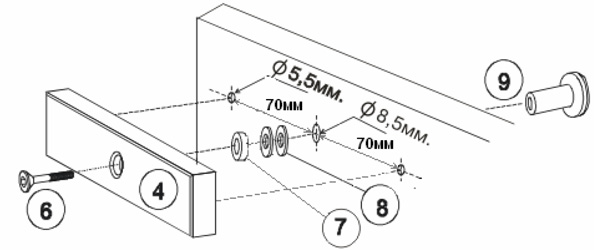

Схема установки ответной части (на примере ML-194K-1) Схема установки ответной части (на примере ML-194K-1)
  1. Работа начинается с выбора места установки - вертикальная или горизонтальная часть дверной коробки, желательно выбрать место, удаленное от дверных петель
  2. Далее нужно приложить основную часть механизма и определить место ответной пластины. Затем на нужном уровне надо приклеить трафарет ответной пластины и разметить два отверстия под штифты, которые не дадут пластине повернуться вокруг крепежного болта, находящегося в центре
  3. После разметки нужно просверлить отверстия тем диаметром, который указан в трафарете. Теперь прикручивайте пластину, только не забудьте про шайбы
  4. Далее нужно приложить основную часть замка к "якорю", чтобы отметить место установки уголка или монтажной пластины
  5. Затем при помощи ключа-шестигранника, который идет в комплекте, нужно снять монтажную пластину и установить ее на отмеченное место
  6. Теперь нужно завести провода в монтажный отсек, а при его отсутствии соединить их любым известным вам способом
  7. Далее нужно подключить замок и проверить, как он работает. При этом можно немного отпустить крепежный винт, чтобы увеличить свободу ответной пластины. Сопрягаемые поверхности платины и основания должны быть установлены параллельно и без перекосов
  8. Чтобы подключить электромагнитный замок, нужно придерживаться схемы. Управление устройством осуществляется в основном с помощью реле. "Плюсовой" провод нужно подключить к "+" клеммы блока питания (такой провод чаще красного цвета), а отрицательный (черный или белый) подключать надо через реле. Соединение лучше проводить с помощью многожильного кабеля с сечением min - 0,5 мм. Когда на реле подано питание, оно постоянно замкнуто, соответственно замок работает. В других типах устройств есть контроллеры ключей, поэтому подключить проще - из контроллера выходят положительная и отрицательная клеммы, к которым и нужно подключить провода. Подключить питание к контроллеру и электромагнитному замку можно без соблюдения полярности. При этом напряжение не должно превышать 15V при постоянном токе и 12V при переменном. Все работы по подключению нужно проводить при выключенном питании
  9. Примеры работ – пример №1, пример №2

Сдвиговые электромагнитные замки

Вариант вертикальной установки электромагнитного замка Вариант вертикальной установки электромагнитного замка
Вариант горизонтальной установки электромагнитного замка Вариант горизонтальной установки электромагнитного замка

  1. Перед установкой врезного устройства следует разобраться – подходит ли профиль дверной коробки, не нарушатся ли его свойства. Так же нужно заранее спланировать подвод проводов питания замка
  2. Работа начинается с выбора места установки - вертикальная или горизонтальная часть дверной коробки, желательно выбрать место, удаленное от дверных петель
  3. Далее нужно приложить основную часть механизма и определить место ответной части
  4. После разметки можно вырезать посадочные под обе части с последующее предустановкой
  5. Теперь нужно завести провода в монтажный отсек, а при его отсутствии соединить их любым известным вам способом
  6. Далее нужно подключить замок и проверить, как он работает, делать это можно без подключения к внешним устройствам управления. Нужно проследить ща тем, что бы у двери не появился люфт и она плотно притворялась – иначе это приведет к быстрому выходу из строя замка
  7. Схема и рекомендации по подключению схожа с накладными устройствами

Электромагнитные замки с Z-образным креплением

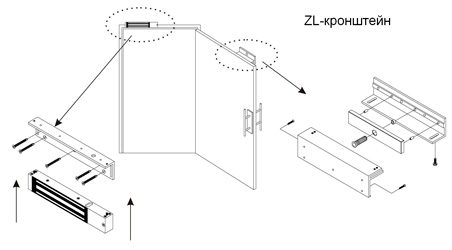

Схема установки накладного электромагнитного замка на Z-образный кронштейн Схема установки накладного электромагнитного замка на Z-образный кронштейн
  1. Данное крепление применяется на дверях, открывающихся внутрь помещения
  2. Рекомендации по установке и подключению обычных накладных устройств актуальны и здесь, за исключением, что ответная часть будет установлены на креплении

Монтаж электромагнитных замков на стеклянные двери

Вариант установки на распашные стеклянные двери (на примере устройств SOCA) Вариант установки на распашные стеклянные двери (на примере устройств SOCA)
Вариант на стеклянные двери, открывающиеся в одну сторону (на примере устройств SOCA) Вариант на стеклянные двери, открывающиеся в одну сторону (на примере устройств SOCA)
  1. Ознакомьтесь внимательно с характеристиками устройств, а также наличие необходимых адаптеров на стекло. Часто для установки на двери из стекла необходимо наличие технического зазора min в 5мм. На маятниковые двери обязательно нужно рассматривать варианты устройств с датчиком положения двери.
  2. Установки рекомендуем начать с ответной части, которая вешается на U-образную планку с последующей предустановкой
  3. После можно устанавливать крепление под сам электромагнитный замок
  4. Схема и рекомендации по подключению схожа с накладными устройствами
  5. Примеры работ – пример 1, пример 2
  6. Типовые решения с электромагнитными замками на стеклянные двери
Дата публикации: 16.01.2020
