Подключение камер к ЕЦХД — это не просто передача видеопотока в городскую систему. Для корректной интеграции необходимо учитывать схему существующего видеонаблюдения, параметры камер и видеосерверов, пропускную способность канала связи, сетевую архитектуру и действующие технические требования оператора ЕЦХД.
Материал предназначен для инженеров, проектировщиков, технических специалистов и представителей организаций, которым необходимо подключить существующие камеры или новую систему видеонаблюдения к Единому центру хранения и обработки данных города Москвы.
Содержание:

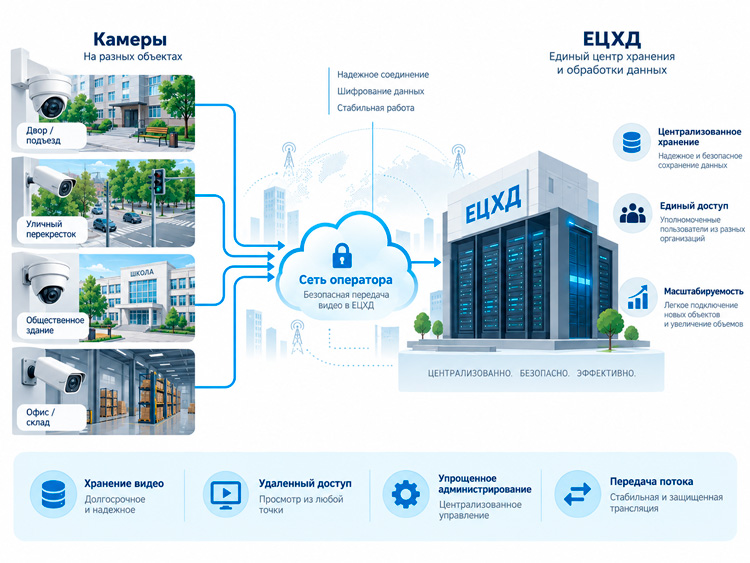

ЕЦХД — государственная информационная система города Москвы, используемая для централизованного получения, обработки и предоставления доступа к видеоданным. В зависимости от категории объекта и применяемой схемы в систему может передаваться видеопоток от отдельных камер, видеорегистратора, видеосервера, локальной системы видеонаблюдения или совместимого облачного сервиса.
Централизованный подход позволяет подключать к единой городской инфраструктуре большое количество распределенных объектов без необходимости создавать отдельный центр мониторинга для каждой площадки. При этом локальная система собственника может продолжать выполнять свои задачи: запись архива, просмотр оператором, видеоаналитику и интеграцию с другими системами безопасности.
Порядок подключения зависит от типа и принадлежности объекта. Для камер правообладателей объектов, фиксирующих события в общественных местах на территории Москвы, действует порядок, утвержденный распоряжением Департамента информационных технологий города Москвы от 22.01.2024 № 64-16-15/24. Для систем органов исполнительной власти Москвы, органов местного самоуправления и подведомственных организаций применяется отдельный регламент.
Для правообладателей объектов перечень площадок и камер, подлежащих подключению, определяется уполномоченными городскими структурами. Поэтому корректнее говорить не об автоматическом подключении любого коммерческого объекта, а о подключении конкретных камер в соответствии с установленными требованиями, полученным заданием и процедурой взаимодействия с городскими органами и оператором ЕЦХД.
Отдельные требования действуют для некоторых типов объектов, например строительных площадок. В таких случаях необходимо ориентироваться не только на общие требования ЕЦХД, но и на актуальное техническое задание, регламент или требования, выданные для конкретного объекта.

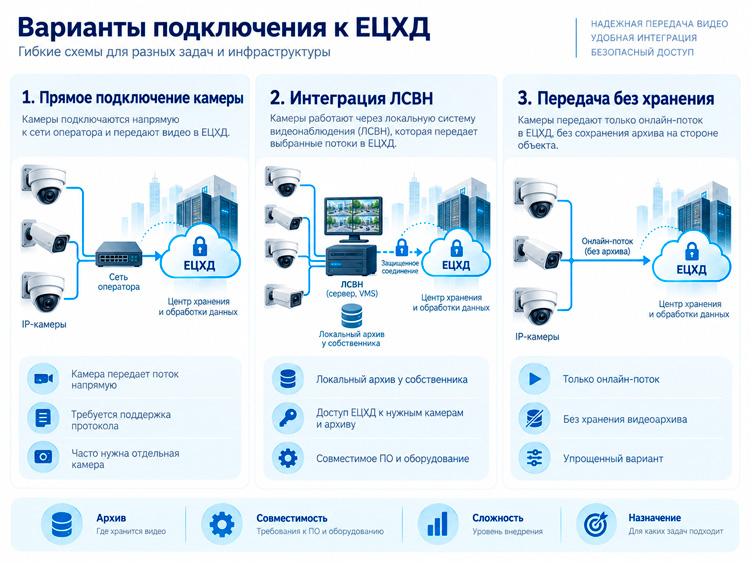

Выбор схемы зависит от количества камер, существующей инфраструктуры, используемого ПО и необходимости сохранять локальную систему видеонаблюдения. На практике применяются несколько вариантов.
Камера формирует требуемый видеопоток и передает его в ЕЦХД через канал связи. Такой вариант удобен для небольших или распределенных объектов, где нет необходимости устанавливать отдельный видеосервер только ради интеграции.
Камера должна поддерживать требуемые параметры видеопотока и обеспечивать стабильную выдачу RTSP-потока. Если камера одновременно используется в локальной системе, необходимо проверить ее способность параллельно обслуживать локальных пользователей и соединение с ЕЦХД. Для современных IP-камер это часто возможно, однако зависит от модели, прошивки, числа потоков и доступных ресурсов устройства.
Важно: утверждение, что одна камера в принципе не может одновременно работать с локальной системой и ЕЦХД, неверно. Необходимость установки дополнительной камеры определяется только после проверки конкретного оборудования и схемы подключения.
Для действующих систем видеонаблюдения чаще удобнее передавать видео через существующий регистратор, видеосервер или программное обеспечение VMS. Камеры продолжают работать в локальной системе, а серверная часть формирует потоки для ЕЦХД.
Преимущество такой схемы — централизованная настройка камер и возможность сохранить действующую логику локального видеонаблюдения. При этом оборудование и программное обеспечение должны поддерживать требуемые протоколы и корректно взаимодействовать с ЕЦХД.
Если действующий регистратор или VMS не позволяют сформировать совместимый поток, в систему можно добавить отдельный видеосервер, шлюз или иное промежуточное оборудование. Это часто позволяет интегрировать существующие камеры без полной замены системы.
Действующий порядок подключения также предусматривает использование облачного сервиса, совместимого с ЕЦХД. В этом случае собственник использует облачную платформу для получения и обработки видеопотоков, а передача данных в ЕЦХД организуется средствами сервиса.
Такой вариант может быть удобен для распределенных объектов, однако возможность его применения необходимо подтверждать применительно к выбранному сервису и требованиям конкретного подключения.
При подключении камер правообладателей объектов к ЕЦХД оборудование должно соответствовать техническим требованиям оператора. Для типовой интеграции необходимо учитывать следующие параметры:
Точные настройки следует проверять по действующей документации для конкретного объекта. Например, технические требования к строительным площадкам могут дополнительно определять разрешение, частоту кадров, режим записи, сцены обзора и другие параметры.
Одной совместимости камер недостаточно. Для подключения к ЕЦХД необходимо обеспечить стабильный канал связи, позволяющий одновременно передавать видеопотоки всех подключаемых камер.
Для оборудования, подключаемого по действующему порядку для правообладателей объектов, требуется доступность по статическому внешнему IP-адресу. Пропускную способность канала следует рассчитывать по суммарному битрейту всех камер, передающих видео в ЕЦХД.
Например, если подключаются 10 камер с настроенным битрейтом 2 Мбит/с каждая, только для исходящего видео потребуется не менее 20 Мбит/с. На практике желательно предусматривать дополнительный резерв, поскольку канал используется не только полезной видеонагрузкой, а фактическая загрузка зависит от настроек оборудования и сети.
При проектировании также необходимо учитывать маршрутизацию, правила межсетевого экрана, разграничение локальной сети видеонаблюдения и внешнего канала, а также информационную безопасность объекта.
Конкретная административная процедура зависит от категории объекта, однако техническая часть подключения обычно включает следующие этапы:

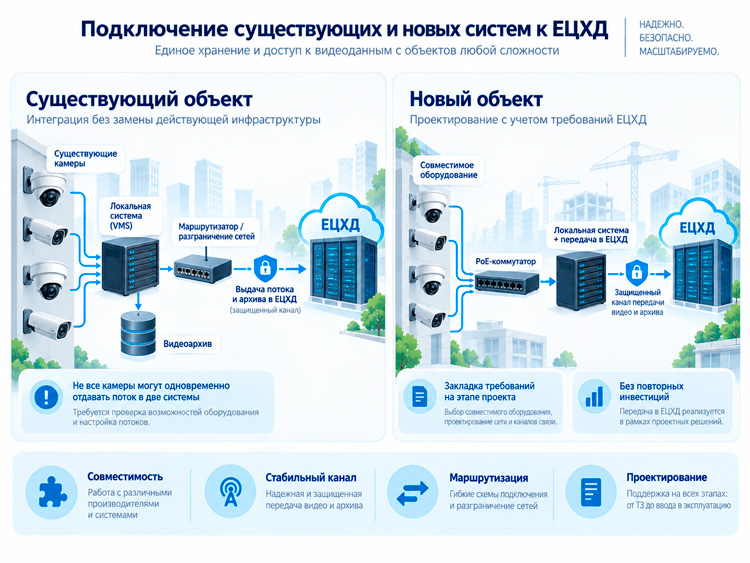

На действующем объекте полная замена камер требуется далеко не всегда. В первую очередь необходимо проверить возможности существующего оборудования. Если камеры или видеосервер способны формировать совместимый поток, интеграция может быть выполнена с сохранением локальной системы.
Наиболее частая схема выглядит следующим образом: камеры работают через локальный видеосервер или регистратор, архив остается доступен собственнику, а необходимые видеопотоки передаются во внешнюю систему через выделенный сетевой маршрут.
Если текущая система не соответствует требованиям, возможны несколько вариантов модернизации: обновление настроек и прошивок, замена отдельных камер, установка совместимого регистратора, добавление видеосервера или шлюза. Выбор решения зависит от масштаба системы и экономической целесообразности.
Если необходимость передачи видео в ЕЦХД известна заранее, требования лучше учитывать уже на стадии проектирования. Это позволяет избежать последующей замены оборудования и переделки сети.
В проекте следует заранее предусмотреть:
При таком подходе локальное видеонаблюдение и передача камер в ЕЦХД проектируются как части одной системы, а не как два независимых решения.
Не обязательно. Если оборудование поддерживает необходимые параметры и позволяет организовать стабильную передачу потока, существующие камеры можно сохранить. Поэтому перед закупкой нового оборудования имеет смысл сначала провести техническое обследование и тестирование нескольких типовых камер системы.
Для небольшого объекта интеграция иногда сводится к корректной настройке камер и сети. Для крупной распределенной системы может потребоваться отдельный видеосервер, модернизация ядра сети или частичная замена оборудования.
Подключение видеонаблюдения к ЕЦХД следует начинать не с выбора новой камеры, а с анализа требований к конкретному объекту и существующей инфраструктуры. Основные вопросы — каким способом будет передаваться поток, соответствует ли оборудование требованиям, хватает ли пропускной способности канала и правильно ли организована сеть.
Если система проектируется с нуля, требования ЕЦХД желательно заложить в проект заранее. При модернизации действующего объекта сначала стоит проверить существующие камеры, регистраторы и VMS: во многих случаях подключение можно выполнить без полной замены системы.
